NETZSCH CFS 170 — Классификатор тонкого разделения

Классификация тонких порошков

Когда просеивающая машина не приносит желаемых результатов, применяется классификатор тонкого разделения модели CFS.

Высокая точность разделения

Гарантируется высокая точность разделения частиц тонких порошков по размеру с высокой производительностью.

Рабочий диапазон

Отделение крупной или тонкой фракции материала осуществляется в рабочем диапазоне между 30 и 150 мкм (d₅₀).

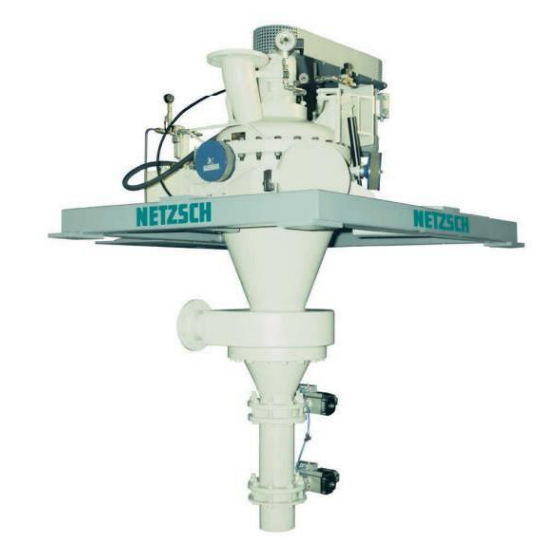

Фото установки CFS 170

Фото установки

Принцип действия

Загрузка исходного материала происходит отдельно через загрузочный патрубок (1) или вместе с классифицирующим газом.

Загрузка (1) Спиральная камера (2) Лопастной обод (3) Ротор (4) Выход (5) Оседание (6)

Процесс диспергирования

Процесс диспергирования материала происходит в нижней части машины под воздействием газа, который поступает с высокой скоростью через спиральную камеру (2) и лопастной обод (3).

Классифицирующий ротор (4)

С плавной регулировкой числа оборотов отделяет грубые частицы от тонких. Тонкий порошок покидает машину через выход готового продукта (5).

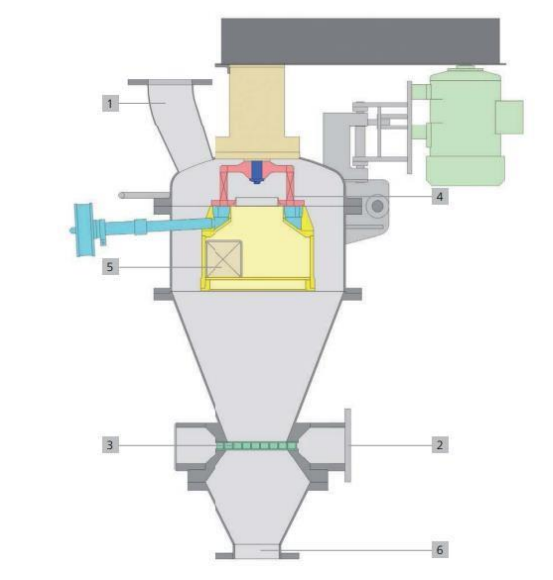

Схема установки в разрезе

Схема разреза

Материалы

Выбор материала зависит от требований к обрабатываемому продукту.

Углеродистая сталь Нержавеющая сталь Спецматериалы (по запросу)

Защита от износа: полиуретановая футеровка корпуса, керамическая футеровка выхода (5), ротор (4) в керамическом исполнении или из твёрдых сплавов.

Преимущества

Ключевые особенности CFS 170

Точная классификация

Исключение грубых

Высокая надёжность

Патентованный ротор

Откидная крышка

Износостойкость

Удобство в ТО

Фото машины CFS

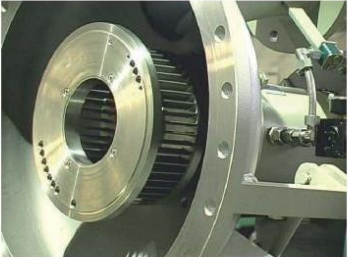

Встроенный классифицирующий ротор

Варианты размещения установки

Проектирование классифицирующей установки выполняется в разных исполнениях, в зависимости от требований к материалам.

Конструктивные решения

Обработка пылевозвращаемых продуктов (органические тонкодисперсные порошки) требует конструкций, устойчивых к взрывным избыточным давлениям или для герметичной эксплуатации с инертным газом.

Монтаж и безопасность

Монтаж установок осуществляется нашими опытными инженерами с соблюдением всех условий безопасной эксплуатации и с учётом специфических требований.

Соответствие ATEX

Свидетельство об испытании образца ЕС в соответствии с директивой 94/9/EC, приложение III

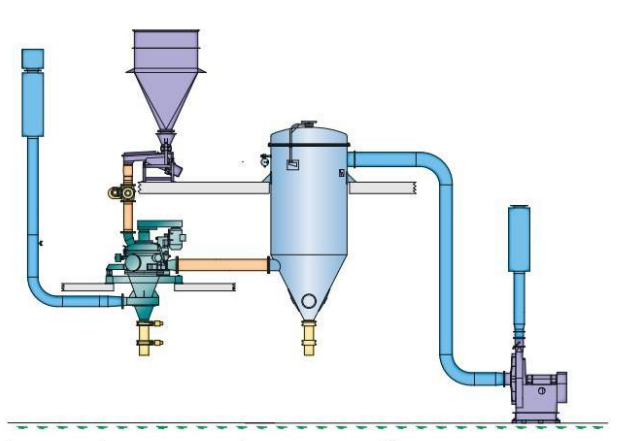

Комплексная классифицирующая установка с классификатором тонкого разделения CFS

Схема размещения

Примеры применения

Технические данные по классификации различных материалов.

Примеры применения	Постановка задачи	Тонкая фракция [мкм]	Грубая фракция [мкм]	Размер	Пропускная способность [кг/ч]
Активированный уголь	Пылеулавливание	d₁₀=49; d₅₀=90	—	CF5 8	20
Оксид алюминия	Пр-во тонкого продукта	d₁₀=25	—	CF5 30	400
Алюминиевый порошок	Пылеулавливание	d₁₀=53; d₅₀=151	—	CF5 340	400
Бронзовый порошок	Пр-во тонкого продукта	d₁₀=20	—	CF5 170	100
Карбонат кальция	Пр-во тонкого продукта	d₁₀=3	—	CF5 8	8
Производные целлюлозы (НЕС)	Пр-во тонкого продукта	d₁₀=200	—	CF5 510	1250
Производные целлюлозы (НРМС)	Пр-во тонкого продукта	d₁₀=150	—	CF5 85	200
Полевой шпат	Пылеулавливание	98% < 75	8% < 75	CF5 85	1000
Летучая зола	Пр-во тонкого продукта	d₁₀=6–30	—	CF5 510	1180–6350
Слюда	Пр-во тонкого продукта	d₁₀=99	—	CF5 85	510
Графит	Пр-во тонкого продукта	d₁₀=145	—	CF5 8	8
Древесная мука	Пр-во тонкого продукта	d₁₀=90	—	CF5 170	120
Гидроксилапатит	Пр-во тонкого продукта	2,5% > 45	—	CF5 5	5
Оксид кобальта	Пылеулавливание	d₁₀=6; d₅₀=32	—	CF5 170	1200
Медь	Пылеулавливание	d₁₀=630	—	CF5 85	765
Лактоза	Пылеулавливание	d₁₀=32; d₅₀=185	—	CF5 8	11
Кукурузная клейковина	Пылеулавливание	d₁₀=4; d₅₀=165	—	CF5 8	12
Метилцеллюлоза	Пр-во тонкого продукта	d₁₀=150	—	CF5 340	420
Сухое молоко	Пр-во тонкого продукта	d₁₀=25	—	CF5 8	13
Молибденовый порошок	Пр-во тонкого продукта	d₁₀=18	—	CF5 8	48
Порошковое лакокрасочное покрытие	Пылеулавливание	d₁₀=17; d₅₀=86	—	CF5 85	275
Порошковое лакокрасочное покрытие (полиэтилен)	Пылеулавливание	d₁₀=16; d₅₀=91	—	CF5 30	120
Рисовая шелуха	Пр-во тонкого продукта	d₁₀=55	—	CF5 85	985
Порошок серебра	Пр-во тонкого продукта	d₁₀=40	—	CF5 8	20
Кварц	Пр-во тонкого продукта	< 45	—	CF5 85	100–160
Кварц	Пр-во тонкого продукта	< 45	—	CF5 510	600–960
Тальк	Пылеулавливание	d₁₀=12; d₅₀=57	—	CF5 8	5
Пшеничная мука	Пр-во тонкого продукта	d₁₀=28	—	CF5 8	7
Карбид вольфрама	Пр-во тонкого продукта	d₁₀=6,5	—	CF5 8	8

В таблице приведены данные для различных моделей серии CFS. Модель CFS 170 выделена в списке (размер CF5 170).

Технические данные

Полные технические характеристики классификаторов серии CFS. Колонка CFS 170 — наша модель.

Параметр	Ед.	CFS 5	CFS 8	CFS 30	CFS 85	CFS 170	CFS 340	CFS 510	CFS 750	CFS 1000
Коэффициент производительности	—	—	—	0,35	1	2	4	6	9	12
Мин. объём потока воздуха	м³·ч⁻¹	25	40	210	600	1200	2400	3600	5400	7200
Макс. объём потока воздуха	м³·ч⁻¹	55	85	455	1300	2600	5200	7800	11700	15600
Дисперсность d₁₀	μm	3,5–200	3,5–200	3,5–200	4–200	4,5–200	4,5–200	4,5–200	4,5–200	4,5–200
Мин. кол-во загружаемого материала	кг·ч⁻¹	—	—	35	100	200	400	600	900	1200
Макс. кол-во загружаемого материала	кг·ч⁻¹	—	—	420	1200	2400	4800	7200	10800	14400
Макс. число оборотов	мин⁻¹	18000	12000	7000	5100	3600	2300	2200	1800	1400
Мощность привода классификатора	кВт	0,55	1,1	4	7,5	15	30	45	75	90
Длина (A)	мм	360	500	900	1550	1925	2200	2680	2550	3650
Ширина (B)	мм	300	400	650	1150	1780	1600	2360	2200	2450
Высота (C)	мм	850	1000	1210	1825	2500	3280	5000	5500	5600
Вес (прибл.)	кг	50	80	350	980	1900	3680	5500	8100	10800

* Результаты получены на известняке (плотность 2,7 кг/л). CFS 170 — оптимальный выбор для большинства задач.

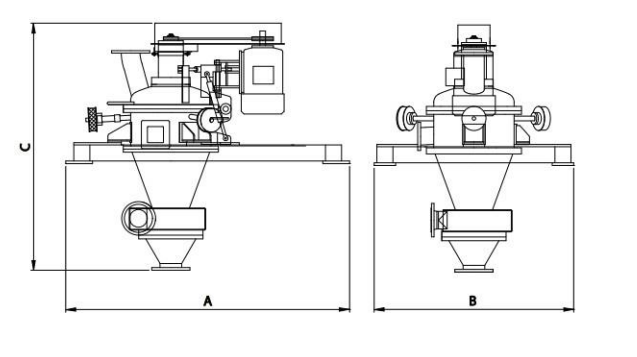

Чертёж установки CFS с габаритными размерами

Габаритный чертёж

В комплекте поставки дополнительно

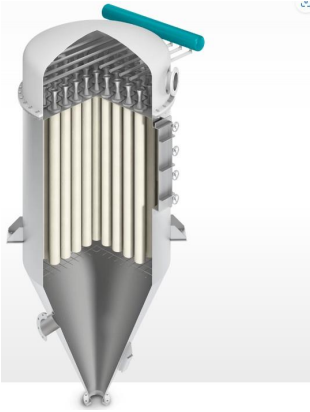

Пылеудаление Разделение SMARTREMOVAL Система замены фильтров

Проектирование, монтаж, запуск Новый после демонтажа Проверка режимов выполнена Готовы к отгрузке
